自力式压差调节阀
分享到:

自力式压差调节阀

产品详情

自力式压差调节阀概述:

自力式压差调节阀主要由控*阀、执行器和一个设定压力的弹簧组成,分为差压上升阀关和压差上升阀开两种形式,无需外加能源,利用工艺管道中介质的压力变化,与信号进行比较,使被调节介质的力与执行机构的输出力平衡,以达到稳定压力、差压值。自力式压差调节阀适用于非腐蚀性的液体、气体和蒸汽等介质,可用于各种油品、化学品、液体储罐气封。

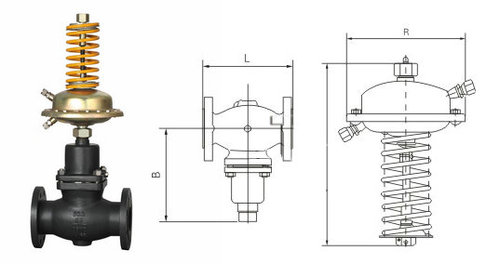

自力式压差调节阀结构图
自力式压差调节阀特点:
自力式压差调节阀无需外部能源,利用管道自身压力调节,节约能源,系统简单成本低,可用于无电、无气的场合,不存在外部能源的隐患,且操作简单,设定时只需旋转调节螺母即可,具有压力平衡功能,灵敏度高等优点,通过组合件,可以进行多项组合控*!

自力式压差调节阀参数:


技术参数
公称通径DN15、20、25、32、40、50、65、80、100、125、200、250mm

公称压力PN1.0、1.6MPa

法兰标准ANSl、JIS、DIN、GB、JB(特殊可按用户提供)

阀体材料铸钢(ZG230-450)、铸不锈钢

阀芯材料硬密封:不锈钢 (1Cr18ni9Ti、1Cr18Ni12MoTi)

软密封:不锈钢镶嵌橡胶圈

压力平衡不锈钢波纹管( DN15-125)、平衡膜片( DN150-250)


自力式压差调节阀工作原理:
自力式(差压上升阀关)控*阀,自控*阀门、执行器和一个设定压力的弹簧组成。适用于非腐蚀性的液体、气体和蒸汽,在系统管道中的压差控*,当压差升高时,控*阀关闭。
自力式(压差上升阀开)控*阀.由控*阀门、执行器和一个设定压力的弹簧组成。适用于非腐蚀性的液体、气体和蒸汽.在系统管道中的压差控*.当压差升高时,控*阀开启。

自力式压差调节阀流量系数:


额定流量系数、噪音衡量系数、允许压差
公称通径DN(mm)
1520253240506580100125150200250
额定流量系数KvS
46.381620325080125160280320450
噪音衡量系数Z值
0.60.60.60.550.550.50.50.450.40.350.30.20.2
允许压差( Mpa)PN101.01.51.21.0
PN161.6

自力式压差调节阀结构组成:

结构简图
1234567891011
阀体阀座阀轴阀盖膜盖膜片弹簧调节螺母导压管平衡膜片充注阀

产品订购须知:

  1.用户已确定阀门类型和型号(尤其是非标准型号)时,用户应正确说明其型号的含义和要求。

  2.用户应根据样本所列产品型号进行订货,如对产品项目有特别要求,请在订单中说明:

       1)结构长度2)法兰标准3)阀门的结构形式:如通道全通径或缩径、体盖连接形式4)阀门内件及对材料的其他要求5)压力试验、检验标准、标识及其他要求

  3、当阀门使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关

  4.本公司可以根据用户的特定要求配置电动装置,气动驱动装置,涡轮装置。

  5.本公司生产的各类阀门可以满足订单规定的各项要求,产品出厂前均逐一按要求的相关标准进行严格的检验和试验。
