电动单座调节阀

电子式电动单座调节阀概述：

ZDLP电子式电动单座调节阀采用直通单座球形阀体，特别适用于阀前阀后压力小，对泄露量求严格的工作场合，电动执行机构为电子式一体化结构，内含伺服放大器，输入相关控*信号(4-20mADC或1-5VDC)，即可改变被调介质流量、压力、液位、温度等，使被控工艺参数保持在给定值。电动单座调节阀一般配于3810L或PSL系列型直行程电动执行机构，具有结构紧凑、调节*度高、压降损失小、流量特性*确、导向面积大、防振动等优点。

电子式电动单座调节阀特别适用于允许压差小，而且允许泄漏量也较小压差不大的工作场合，广泛应用于*确控*气体、液体、蒸汽等介质，由电流信号控*阀门开度，达到对压力、流量、液位、温度等工参数的连续调节。【 查看       电动单座调节阀工作原理动态图 】

电子式电动单座调节阀参数：

阀体
形      式	直通单座铸造球型阀
公称通径	25、32、40、50、65、80、100、1 25、150、200mm
公称压力	PN16、40、64bar
法兰标准	JB/T79.1-94、79.2-94等
材      料	铸钢( WCB)、不锈钢（304、316、316L）等
上   阀   盖	标准型：-17-230℃   散热型：230-450℃   低温型：-60--196℃   波纹管密封型：-40-350℃
阀盖形式	螺栓压紧式
填      料	V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉纺织填料、石墨填料

阀内组件
阀芯型式	单座柱塞型阀芯
流量特性	等百分比特性和线性特性
材      料	不锈钢、不锈钢堆司太莱合金、钛和耐腐蚀台金等。

电动执行机构参数：

主要技术参数	电源电压：220W50Hz输入信号：4-20mA或1-5V．DC输出信号：4-20mA．DC
	防护等*：相当IP55 隔爆标志：Exd|| BT4 手操功能：手柄
	环境温度：-25 +70℃ 环境湿度：≤95%

额定流量系数Kv、额定行程、配用执行机构型号、允许压差
公称通径DN(mm)	25	32	40	50	65	80	100	125	150	200
阀座直径DN(mm)	25	32	40	50	65	80	100	125	150	200
额定流量系数Kv	8	13	22	32	50	80	120	200	280	450
行程L (mm)	16		20		40				60
配用执行机构型号	381 LS/XA-20		381 LS/XA-30		381 LS/XA-50			381 LS/XA-65
允许压差( bar)	30	20	18	20.5	11.6	6.7	4.7	3.9	2.6	1.6

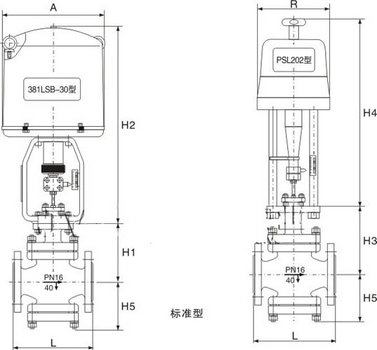

电子式电动单座调节阀尺寸：

外形尺寸及重量     单位：mm
公称通径		25	32	40	50	65	80	100	125	150	200
L	PN16/40	185	200	220	250	275	300	350	410	450	550
	PN64	200	210	235	265	295	320	370	440	475	570
D		255	255	255	255	255	255	255	310	310	310
R		177	177	177	177	177	177	177	226	226	226
H1	PN16/40	155	175	180	200	235	250	260	330	350	420
	PN64	165	185	185	205	245	255	270	335	365	430
H3	PN16/40	171	195	200	220	262	277	287	357	377	447
	PN64	181	205	205	225	272	282	297	362	392	457
H2		373	495	495	495	700	700	700	725	725	725
H4		459	459	459	459	520	520	520	570	570	570
H5	PN64	120	120	140	145	190	210	220	270	280	320
重量 (KG)	PN16/40	16	19	22	23	39	50	59	80	87	115
	PN64	21	24	31	33	49	75	92	129	137	170

产品订购须知:

  1.用户已确定阀门类型和型号（尤其是非标准型号）时，用户应正确说明其型号的含义和要求。

  2.用户应根据样本所列产品型号进行订货，如对产品项目有特别要求，请在订单中说明：

       1）结构长度2）法兰标准3）阀门的结构形式：如通道全通径或缩径、体盖连接形式4）阀门内件及对材料的其他要求5）压力试验、检验标准、标识及其他要求

  3、当阀门使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关

  4.本公司可以根据用户的特定要求配置电动装置,气动驱动装置,涡轮装置。

  5.本公司生产的各类阀门可以满足订单规定的各项要求，产品出厂前均逐一按要求的相关标准进行严格的检验和试验。

    声明：本文中所有文字、数据、图片均只适用于参考，性能参数、结构尺寸参数、价格等详情，请联系我们，联系电话13505191988。
