电动法兰蝶阀由电动执行器与法兰式蝶阀组成，根据工作方式及工况不同，可分为开关控*型和智能调节型(4～20mA模拟量信号控*)，密封形式有软密封及硬密封，通过电动执行机构工作，旋转阀杆带动碟板在0-90°的范围内做开启和关闭使用。电动法兰蝶阀的结构性能优于对夹式蝶阀，一般耐压力较高，顾口径超过DN600的工况都建议使用电动法兰式蝶阀。

电动法兰蝶阀性能特点：

1、一种可远程控*的自控蝶阀，同时具备法兰蝶阀的特点，可配蝶阀口径较广；

2、电源是电动蝶阀的驱动能源，动力源广泛，适用范围广，节省人力资源，更有工作效率；

3、操作方便，容易满足各种控*要求，选配不同的电动执行器就可实现，信号反馈、调节流量、防爆等功能；

4、可实现超小型化，可实现机械自锁性，可更换不同密封圈，满足不同工况。

电动法兰蝶阀执行标准：

设计规范：GB/T 12238
结构长度：GB/T 12221

法兰连接：GB/T 9113

试验与检验：GB/T 13927

根据不同工艺要求选配不同电动执行器：

开关型、信号反馈型、防爆型、调节型等

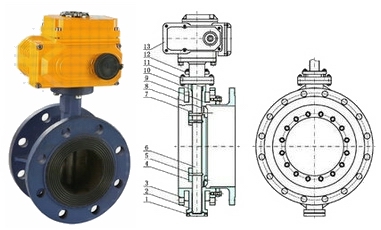

电动法兰蝶阀结构图

电动法兰蝶阀工作原理：

电动法兰蝶阀利用电动执行器输入0-10毫安的标准信号，电机组带动齿轮涡轮蜗杆转角力矩带动碟板旋转。阀门处于**开启位置时，蝶板厚度是介质流经阀体时**的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控*特性。电动法兰蝶阀有弹性密封和金属的密封两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。采用金属密封的阀门一般比弹性密封的阀门寿命长，但很难做到**密封。金属密封能适应较高的工作温度，弹性密封则具有受温度限*的缺陷。如果要求电动法兰蝶阀作为流量控*使用，主要的是正确选择阀门的尺寸和类型。

电动法兰蝶阀参数说明：

公称通径	DN50～DN1200(mm)
公称压力	PN1.0、1.6、2.5、6.4MPa
连接形式	法兰式连接
阀体材质	铸铁、铸钢、不锈钢、铬钼钢、合金钢
密封材料	橡胶、PTFE、PPL、不锈钢、聚内脂、抗磨材料
动作范围	0～90°
泄露量	按GB/T4213-92，为Kv值的10-4，软密封（零泄露）
适用介质	水、蒸气、油品、酸类腐蚀性介质等
温度范围	软密封：-29℃～180℃ ；硬密封：-40℃～550℃

产品订购须知:

1.用户已确定阀门类型和型号（尤其是非标准型号）时，用户应正确说明其型号的含义和要求。

2.用户应根据样本所列产品型号进行订货，如对产品项目有特别要求，请在订单中说明：

1）结构长度2）法兰标准3）阀门的结构形式：如通道全通径或缩径、体盖连接形式4）阀门内件及对材料的其他要求5）压力试验、检验标准、标识及其他要求

3、当阀门使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关

4.本公司可以根据用户的特定要求配置电动装置,气动驱动装置,涡轮装置。

5.本公司生产的各类阀门可以满足订单规定的各项要求，产品出厂前均逐一按要求的相关标准进行严格的检验和试验。

声明：本文中所有文字、数据、图片均只适用于参考，性能参数、结构尺寸参数、价格等详情，请联系我们，联系电话13505191988。
