Z41X明杆弹性座封闸阀
分享到:

Z41X明杆弹性座封闸阀

产品详情

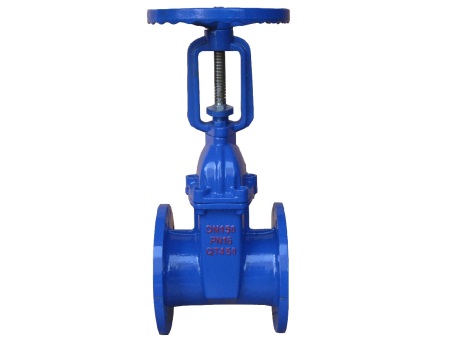

Z41X明杆弹性座封闸阀

一、Z41X明杆弹性座封闸阀产品详细信息:

     Z41X明杆弹性座封闸阀,除具有明杆弹性座封闸阀的优点之外,并可以较直观阀门开度,启闭迅速**,故常应用消防及工业系统.一般安装于距地面较高位置. Z41X明杆弹性座封闸阀可以较直观显示阀门开度,启闭迅速**,故常应用消防及工业系统.一般安装于距地面较高位置。

二、Z41X明杆弹性座封闸阀-主要零部件材料

名 称

材 质

阀 体

灰 铸 铁、球 墨 铸 铁、铸 钢

闸 板

球 墨 铸 铁 +三 元 乙 丙 或 丁 腈 橡 胶

中 口 垫

丁 腈 橡 胶、三 元 乙 丙

密 封 圈

丁 腈 橡 胶

支 架

灰 铸 铁、球 墨 铸 铁、铸 钢

阀 杆

不 锈 钢

螺 栓

不 锈 钢

压 盖

球 墨 铸 铁、铸 钢

阀 杆 螺 母

铜 合 金

手 轮 (传 动 帽)

可 锻 铸 铁

三、Z41X明杆弹性座封闸阀-主要技术参数

公称压力:1.0~2.5MPa

工作温度:0~80℃

法兰标准:GB/T 17241.6 GB9113

公称通经:50~400mm

适用介质:水、油、气等

试验标准:GB13927 AP1598

四、Z41X明杆弹性座封闸阀-主要外形连接尺寸

DN

50

65

80

100

125

150

200

250

300

350

400

L

178

190

203

229

254

267

292

330

356

381

406

HA

322

332

350

420

581

581

736

882

1009

1300

1380

HC

374

398

429

524

721

736

942

1031

1117

1655

1805


产品订购须知:

   1.用户已确定阀门类型和型号(尤其是非标准型号)时,用户应正确说明其型号的含义和要求。

   2.用户应根据样本所列产品型号进行订货,如对产品项目有特别要求,请在订单中说明:

   1)结构长度2)法兰标准3)阀门的结构形式:如通道全通径或缩径、体盖连接形式4)阀门内件及对材料的其他要求5)压力试验、检验标准、标识及其他要求

   3、当阀门使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关

   4.本公司可以根据用户的特定要求配置电动装置,气动驱动装置,涡轮装置。

   5.本公司生产的各类阀门可以满足订单规定的各项要求,产品出厂前均逐一按要求的相关标准进行严格的检验和试验。

   声明:本文中所有文字、数据、图片均只适用于参考,球阀性能参数、结构尺寸参数、价格等详情,请联系我们,联系电话13505191988。
