二片式内螺纹球阀
分享到:

二片式内螺纹球阀

产品详情

二片式内螺纹球阀

【产品用途】

Q11F 型 PN16~PN63 二片式内螺纹球阀适用于 PN1.0~4.0MPa,工作温度 -29~180℃(密封圈为增强聚四氟乙烯)或 -29~300℃(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质,选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。

主要零件材料

适用介质型号阀体球体、阀杆手柄密封圈垫片、填料
水、蒸汽、油Q11F-16C、Q11F-25C
Q11F-40C、Q11F-64C
A105、451Cr18/1Cr18Ni9Ti


SS304
聚四氟乙烯PTFE增强聚四氟乙烯VUILUK PTFE对位聚苯PPL聚四氟乙烯PTFE对位聚苯PPL
硝酸类Q11F-16P、Q11F-25P
Q11F-40P、Q11F-64P
SS304/1Cr18Ni19TiSS304/1Cr18Ni9Ti
醋酸类Q11F-16R、Q11F-25R
Q11F-40R、Q11F-64R
SS316/Cr18Ni12Mo2TiSS316/1Cr18Ni12Mo2Ti

主要外形和连接尺寸

公称通径管螺纹尺寸(mm)重量WT(g)
dLWHEDD
61/4″8601105611.530320
103/8″18601105811.531320
151/2″10.560110581432350
203/4″1367.5110621538430
251″1773110681545570
321 1/4″2290150751853.41000
401 1/2″2597.51508319631550
502″321121509019732170
652 1/2″401321809521923625
803″50156220100271095800
1004″65196250115291387200

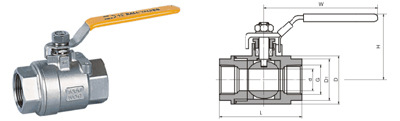

【结构图片】

产品订购须知:

   1.用户已确定阀门类型和型号(尤其是非标准型号)时,用户应正确说明其型号的含义和要求。

   2.用户应根据样本所列产品型号进行订货,如对产品项目有特别要求,请在订单中说明:

       1)结构长度2)法兰标准3)阀门的结构形式:如通道全通径或缩径、体盖连接形式4)阀门内件及对材料的其他要求5)压力试验、检验标准、标识及其他要求

   3、当阀门使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关

   4.本公司可以根据用户的特定要求配置电动装置,气动驱动装置,涡轮装置。

   5.本公司生产的各类阀门可以满足订单规定的各项要求,产品出厂前均逐一按要求的相关标准进行严格的检验和试验。

    声明:本文中所有文字、数据、图片均只适用于参考,球阀性能参数、结构尺寸参数、价格等详情,请联系我们,联系电话13505191988。
