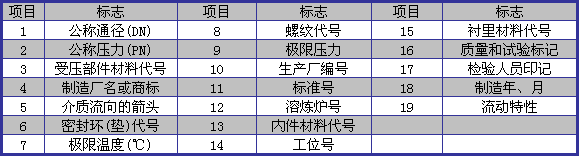

阀门的标志和识别发表时间:2024-12-12 09:33 通常根据阀门上的标牌和标志以及阀门上涂漆,就可以直接识别阀门的类型、结构形式、材料、公称通径、公称压力(或工作压力)、适用介质、温度及关闭方向等。 一、标牌的认识 标牌固定在阀体或手轮上,标牌的数据比较全,反映了阀门基本特性,标牌上的生产厂家可提供阀门易损件、图纸和资料。根据标牌上提供的使用条件,可以确定需更换的垫片,填料类型和材料,以及需更换的其它零件的材料。 二、阀门的标志 1.通用阀门的标志 表1-26 通用阀门的标志项目(GB12220)

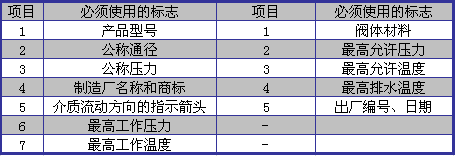

表1-27 蒸汽疏水阀的标志(GB12249)
2、电站阀门的标志 表1-29电站阀门标牌上的标志(JB/T3595)

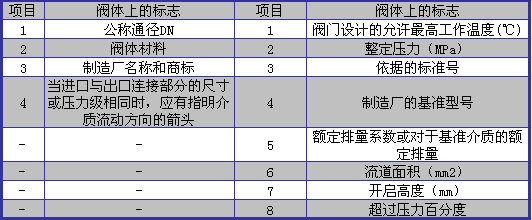

表1-30安全阀标牌上的标志(ZBJ98013)

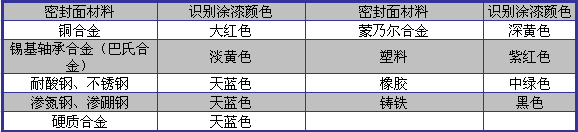

三、阀门涂漆的识别 阀门产品出厂前应按阀体材料、密封面材料及传动机构的不同,在阀门的不同部位涂上不同颜色的油漆,以便于识别。 表1-31阀体材料识别 表1-32密封面材料识别

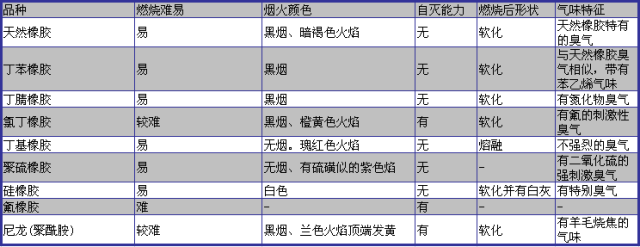

四、材料的鉴别 阀门零件的材料鉴别是阀门修理中的重要项目,例如密封面堆焊、阀体补焊等都需要首先了解母体的材质,才能选择电焊条。这里介绍几种材质的鉴别方法: 表1-33 橡胶和塑料燃烧鉴别方法

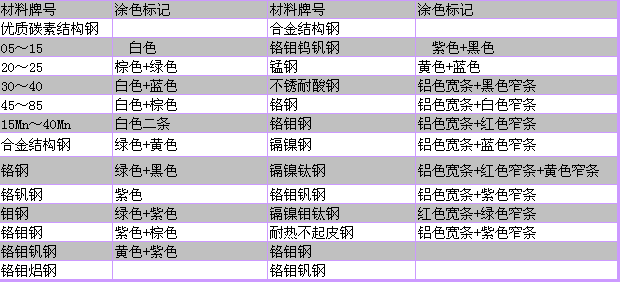

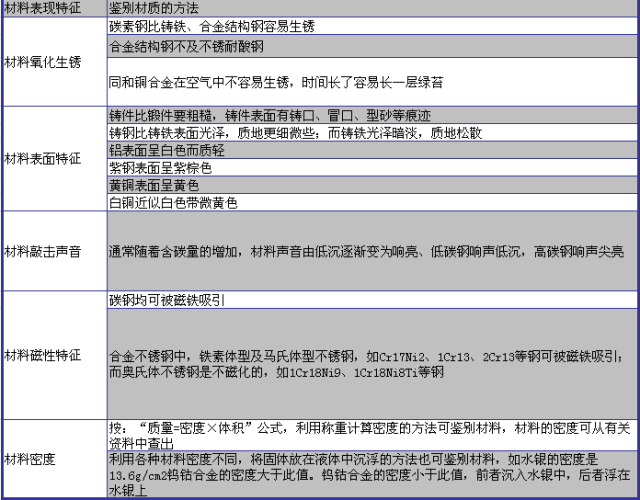

表1-34无损鉴别 铸钢件的断面晶粒较细,色泽银灰,棱角尖锐,用锉刀锉下的粉粒成棱角。 表1-35 常用金属材料涂漆标记 五、阀类的识别 正确地识别阀门,必须具有一定的实践经验和基础知识,可借助阀门的图纸资料和样本进行识别。阀门样本中提供了阀门的构造图、安装尺寸、类别、型号、公称压力、公称通径、主要零件的名称和材料以及使用的范围等。对具有一定经验的修理者,也可在阀门不解体的情况下,利用其外貌识别阀门的类型、型号,以及大致的适用范围。 |
