蝶阀是什么

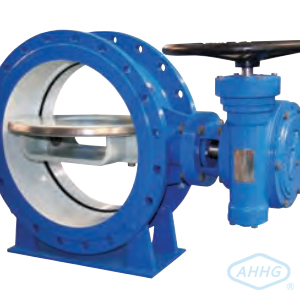

蝶阀又称碟阀，启闭件为盘形碟板并能绕阀体内轴线旋转的一种阀门。次要由阀体、阀杆、碟板和密封圈组成。阀体呈圆筒形，轴向长度短，内置碟板。 碟板由阀杆带动，若转过90°，便能完成一次启闭。改动碟板的偏转角度，即可控制介质的流量。次要密封件是密封圈，其资料依据用处和介质常用的蝶阀有对夹式蝶阀和法兰式蝶阀两种。对夹式蝶阀是用双头螺栓将阀门衔接在两管道法兰之间，法兰式蝶阀是阀门上带有法兰，用螺栓将阀门上两端法兰衔接在管道法兰上。

蝶阀适用于发作炉、煤气、天然气、液化石油气、城市煤气、冷热空气、化工冶炼和发电环保等工程零碎中保送各种腐蚀性、非腐蚀性流体介质的管道上，用于调理和截断介质的活动。

蝶阀是指封闭件(阀瓣或蝶板)为圆盘，围绕阀轴旋转来到达开启与封闭的一种阀，在管道上次要起切断和节流作用。蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其本身的轴线旋转，从而到达启闭或调理的目的。蝶阀全开到全关通常是小于90° ，蝶阀和蝶杆自身没有自锁才能，为了蝶板的定位，要在阀杆上加装蜗轮减速器。采用蜗轮减速器，不只可以使蝶板具有自锁才能，使蝶板中止在恣意地位上，还能改善阀门的操作功能。

蝶阀的开度与流量之间的关系，基本上呈线性比例变化。假如用于控制流量，其流量特性与配管的流阻也有密切关系，如两条管道装置阀门口径、方式等全相反，而管道损失系数不同，阀门的流量差异也会很大。

假如阀门处于节流幅度较大形态，阀板的反面容易发作气蚀，有损坏阀门的能够，普通均在15°外运用。

蝶阀处于中开度时，阀体与蝶板前端构成的启齿外形以阀轴为中心，两侧构成完成不同的形态，一侧的蝶板前端顺流水方向而动，另一侧逆流水方

向而动，因而，一侧阀体与阀板构成似喷嘴形启齿，另一侧相似节流孔形启齿，喷嘴侧比节流侧流速快的多，而节流侧阀门上面会发生负压，往往会呈现橡胶密封件零落。

蝶阀操作力矩，因开度及阀门启闭方向不同其值各异，卧式蝶阀，特别是大口径阀，由于水深，阀轴上、下水头差所发生的力矩也不容忽视。另外，阀门出口侧安装弯头时，构成偏流，力矩会有添加。阀门处于两头开度时，由于水活动力矩起作用，操作机构需求自锁。
